消防設計之防排煙計算書參考樣例

防煙排煙計算書

一、 防煙系統

1、消防檢測儀器設備廠家講述本工程不滿足自然排煙條件的防煙樓梯間，樓梯間前室，合用前室均設置正壓送風系統。樓梯間地上、地下分別獨立設置。前室、合用前室地上地下合用一套系統。

2、送風量：防煙樓梯間、獨立前室、共用前室、合用前室和消防電梯前室的機械加壓送風量按GB51251-2017第3.4.5-3.4.8進行計算。當系統負擔建筑高度小于等于24m時，按計算值取風量；當系統負擔高度大于24m時，與GB51251-2017表3.4.2比較，按較大者取值。送風機全壓分別維持防煙樓梯間40～50Pa的正壓、合用前室25～30Pa的正壓。

二、 排煙系統

1、地下汽車庫每個防火分區設置機械通風兼排煙系統,每個防煙分區面積不大于2000m2；排煙量按GB50067-2014中表8.2.5數值與排風計算量比較取其大者,排煙與車庫排風共用一套風管系統。車庫平時利用坡道自然進風，火災時采用補風機進行機械補風， 補風量按不低于排煙量的50%計；排煙風機與補風機均設置在專用機房。系統平時排風，火災時排煙及補風。

2、走道排煙系統：長度超過20米的無窗內走廊設置機械排煙系統。走道凈高小于6m，承擔一個防煙分區的排煙量按照每平米不小于60m3/h計算，且不小于13000m3/h，承擔2個以上防煙分區的排煙量按照同一防火分區中任意兩個相鄰防煙分區的排煙量之和的最大值計算。地下室走道設置補風系統，補風量按不小于排煙量的50%計算確定。

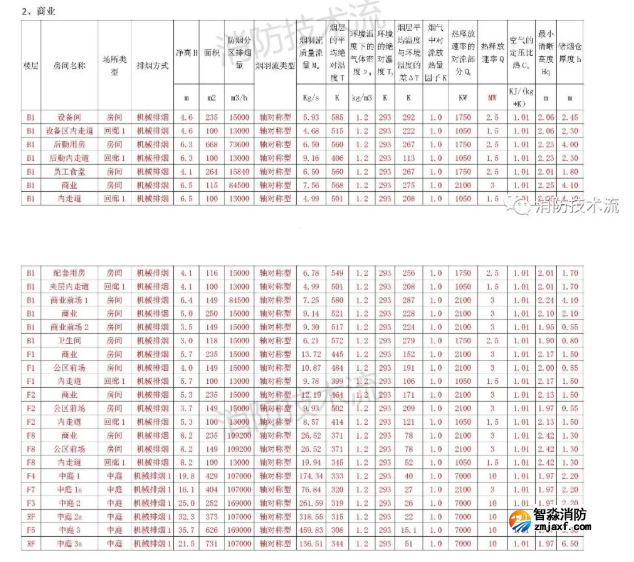

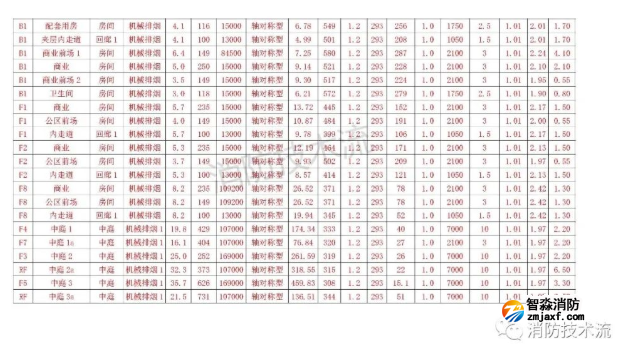

3、房間排煙系統：該工程中無開啟外窗面積大于50m2的房間、有可開啟外窗面積大于100m2的房間均設置排煙系統。建筑空間凈高小于或等于6m的場所，其排煙量按每平米不小于60m3/h計算，且不小于15000m3/h；空間凈高大于6m的場所，按照煙羽流質量流量進行計算，且與GB51251-2017表4.6.3中的值進行比較取其大者。房間面積大于500m2的地上房間及地下房間均設置補風系統，補風量按不小于排煙量的50%計算確定。

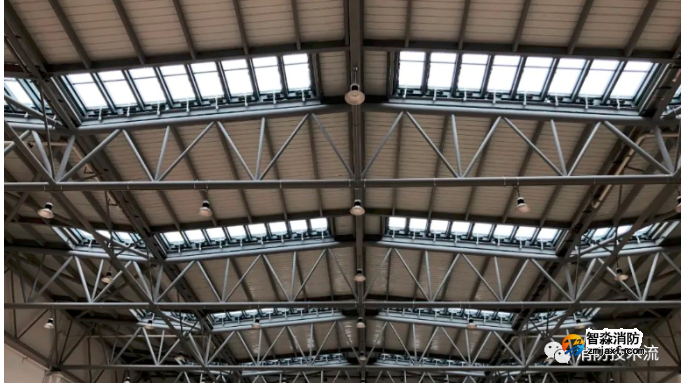

采用自然排煙的房間，設置有效面積不小于該房間建筑面積2%的自然排煙口。

4、中庭排煙系統：該工程中庭周圍場所設置有排煙系統，中庭排煙量按周圍場所最大防煙分區中最大排煙量的2倍計算，且不小于107000m3/h。中庭排煙口設置在能保證儲煙倉內煙層與周圍空氣溫差不小于15℃的區域，排煙風機設置在排煙機房。

5、設置在室內的電動自行車停放、充電場所設置排煙設施，每個防煙分區不大于500m2。不能滿足自然排煙條件，設置機械通風兼排煙系統，系統平時排風，火災時排煙,機械排煙量按每平米不小于90m3/h計算。自行車庫平時利用坡道自然進風，火災時由補風機進行補風，補風量按不小于排煙量的50%計算確定；

6、設置排煙系統的場所采用擋煙垂壁劃分防火分區時，擋煙垂壁分隔設施的深度不小于儲煙倉厚度。對于有吊頂?shù)目臻g，當?shù)蹴旈_孔不均勻或開孔率小于等于25%時，吊頂內空間高度不計入儲煙倉厚度。本次設計均注明每種場所的吊頂形式，當二次裝修調整了場所的吊頂形式時，需重新設計該場所的排煙系統并報施工圖審查。

7、自然排煙窗（口）、機械排煙口均應設置在儲煙倉內。當走道、室內空間凈高不大于3m的區域，可設置在室內凈高度的1/2以上。

8、儲煙倉厚度按GB51251-2017中第4.6.2條計算。

9、最小清晰高度按GB51251-2017中公式4.6.9計算。

10、查GB51251-2017中表4.6.7，熱釋放速率Q取值分別為：汽車庫Q=1.5MW，商場Q=3.0MW，室內凈高大于18m的中庭，Q=10.0MW。

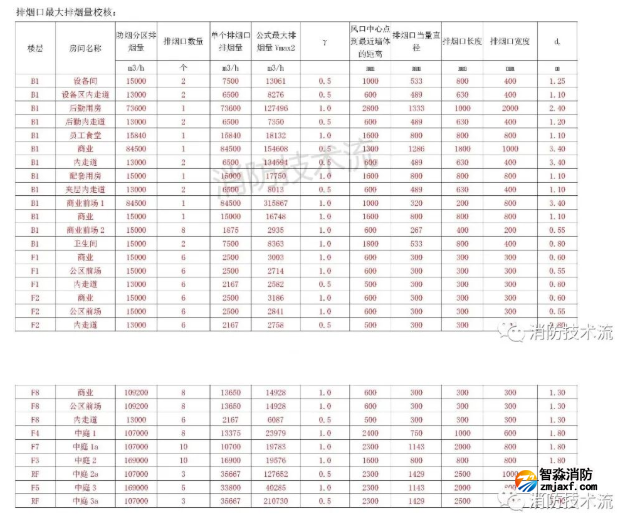

11、單個排煙口的最大允許排煙量 Vmax按GB51251-2017中公式4.6.14計算。

12、軸對稱煙羽流Mρ按GB51251-2017中公式4.6.11計算。

13、煙氣平均溫度T按GB51251-2017中公式4.6.12計算。

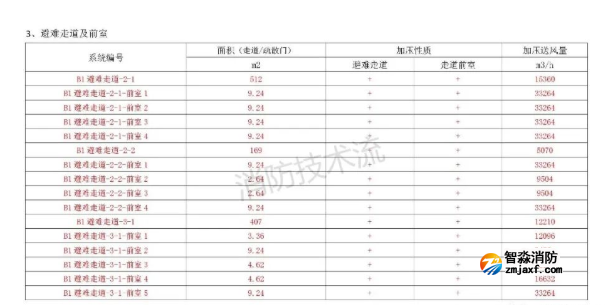

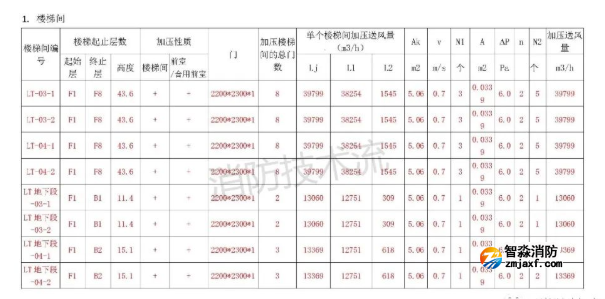

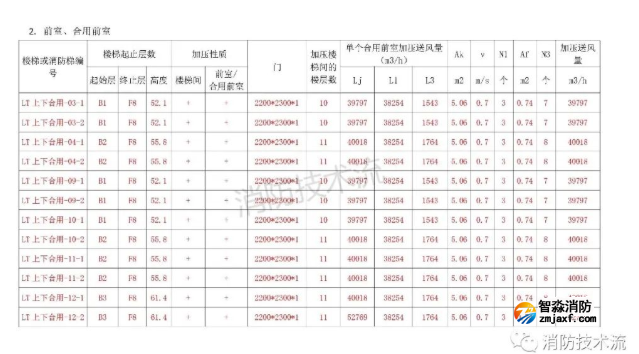

三、 防煙系統計算表

L_j＝L₁+L₂

L_s＝L₁+L₃

其中L_j：樓梯間的機械加壓送風量

L_s：前室的機械加壓送風量

L₁：門開啟時，達到規定風速值所需要的送風量L₁＝A_kvN₁

L₂：門開啟時，規定風速下，其他門縫漏風總量L₂＝0.827AΔP^1/n×1.25×N₂

L₃：未開啟的常閉送風閥的漏風總量L₃＝0.083A_fN₃

經校核，機械排煙口與周圍空氣的溫差均不小于15℃，同時排煙口排煙量滿足單個排煙口最大排煙量要求。自然排煙場合，在儲煙倉范圍內有效開窗面積按照GB51251-2017中第4.6.3條設置，具體詳建筑圖。
