能測試濕式、干式自動噴水滅火系統的工作壓力和流量

1.設有專用測試管路的系統

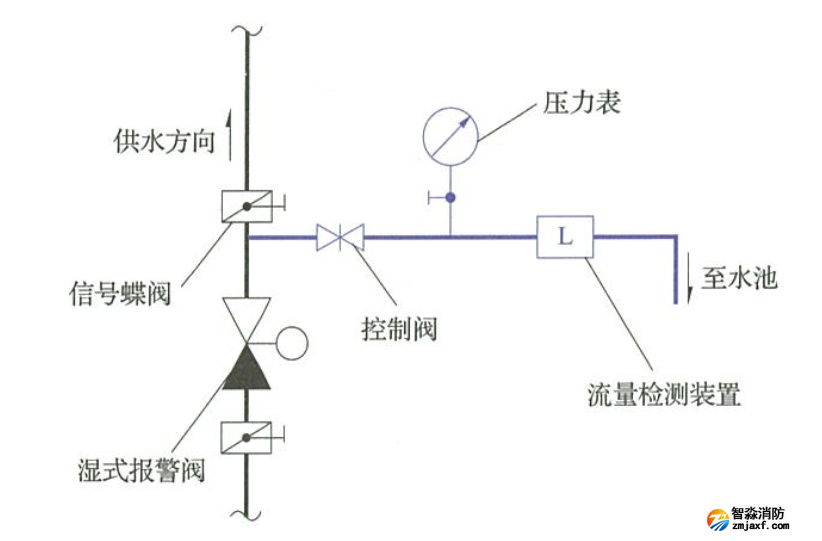

如下圖所示，專用測試管路設置在報警閥組系統側，由控制閥、儀表（檢測供水壓力和流量）、排水管道組成，其過水能力與系統啟動后的過水能力一致。通過該專用測試管路，可以測量系統在報警閥處的工作壓力和流量。

2.未設專用測試管路的系統

對于未設專用測試管路的系統，根據原有設計和施工安裝情況，可通過以下途徑開展壓力、流量測試。

(1)通過消防水泵壓力和流量檢測裝置進行。

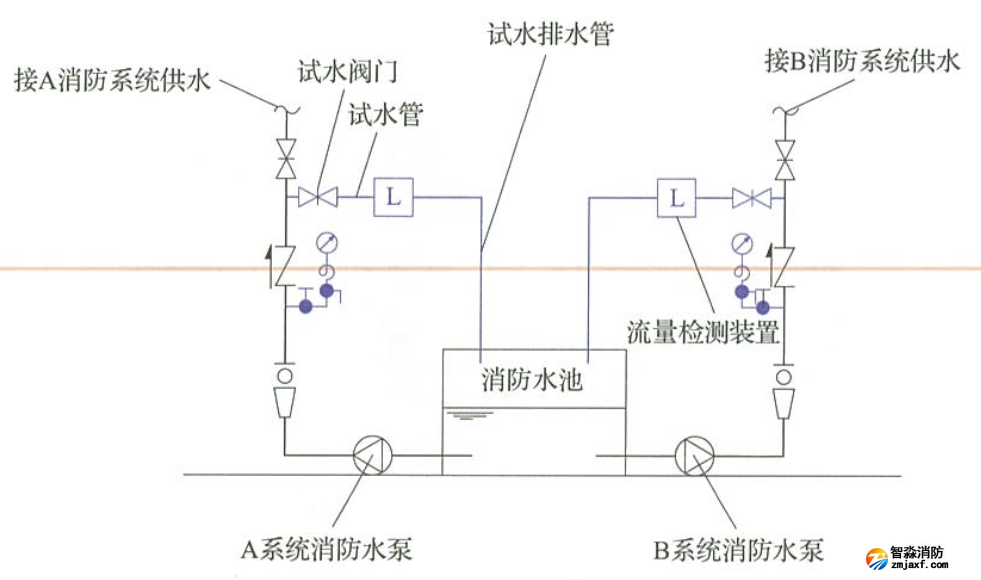

如下圖所示。

根據國家有關現行標準和規范要求，一組消防水泵的出水管上應設置壓力和流量檢測裝置或預留可供連接壓力和流量檢測裝置的接口，每臺消防水泵的出水管應設置試水管路。通過該試水管路，可以測量消防水泵的出水壓力和流量。

(2)通過末端試水裝置進行。

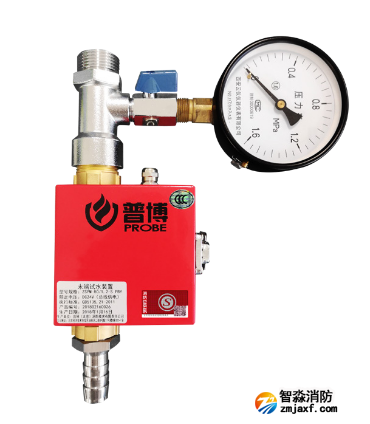

末端試水裝置開啟后，水流指示器、報警閥、壓力開關、水力警鈴應動作，消防水泵應能啟動。此時，可通過末端試水裝置壓力表讀取系統最不利點處的工作壓力。當采用具有流量監測功能的自動末端試水裝置(下圖)時，可同時測量末端試水管路的出水流量。

如果系統未設固定的流量測量裝置，則可通過在供水干管上使用便攜式超聲波流量計配合進行相關測試工作。

1.儀表識讀方法

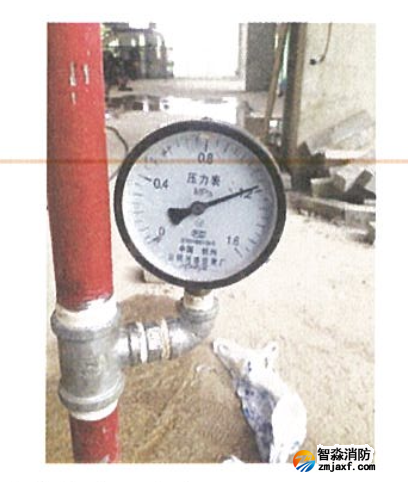

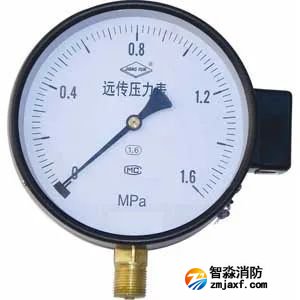

常見的儀表有表盤指針式和數字式兩種。數字式儀表顯示直觀，讀取較為方便。以下圖所示表盤指針式壓力表為例，其識讀方法如下。

該壓力表量程為0～1.6MPa，最大允許誤差為0.0256MPa。從壓力表的刻度面板看，其最小刻度(即每一小格)為0.05MPa，最小刻度間只能通過目測估算。如下圖所示，當前系統壓力約為1.17MPa。

2.便攜式超聲波流量計使用方法

如圖所示，以供水干管作為測量對象，其操作使用方法如下。

(1)開啟流量計主機。

(2)輸入或選擇管道外徑、內徑、管道材質、流體類型、探頭安裝方式等。

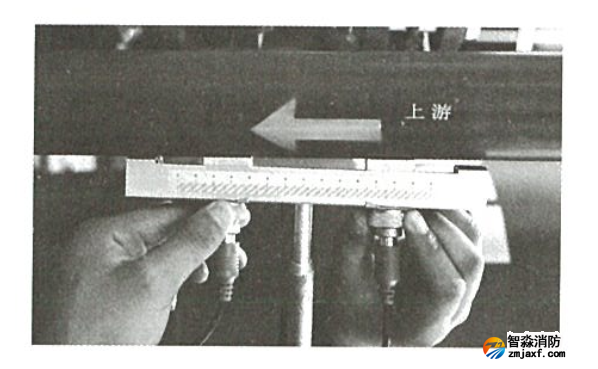

(3)清潔測點處管道，探頭處涂抹凡士林，按選擇的安裝方式安裝探頭，并根據流量計主機顯示的安裝間距調整好探頭位置后捆扎牢固。

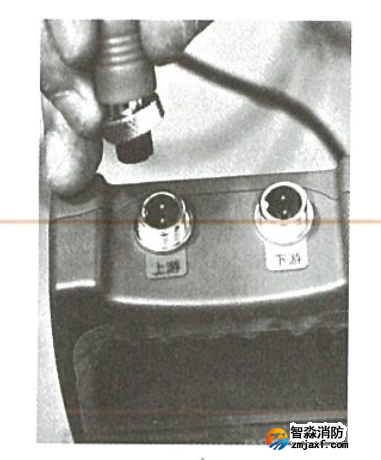

(4)連接探頭與主機，連接時注意流體流動方向的上、下游區分與對應。

(5)如前文所述開啟任一壓力與流量測試途徑，啟動消防水泵。

(6)測量并記錄流量計穩定讀數。

(7)停止消防水泵，關閉測試管路，使系統恢復正常運行狀態。

(8)終止測量，清潔并整理測量儀器。

由于生產廠家和產品型式的不同，超聲波流量計的使用方法存在一定的差異，應根據其產品說明書進行操作。

以設有專用測試管路的濕式自動噴水滅火系統為例，其系統工作壓力和流量測試操作如下。

步驟1

檢查確認消防泵組電氣控制柜處于“自動”運行狀態。

步驟2

關閉系統側管網控制閥。

步驟3

打開測試管路控制閥，按下秒表或計時器開始計時。

步驟4

觀察水力警鈴報警、消防水泵啟動、測試管路壓力表和流量計讀數變化情況，分別記錄水力警鈴報警和消防水泵啟動時間。

步驟5

讀取測試管路壓力表和流量計穩定讀數。

步驟6

手動停止消防水泵，關閉測試管路控制閥，在水力警鈴鈴聲停止后，復位火災自動報警系統和消防泵組電氣控制柜，使系統恢復到工作狀態。

步驟7

結合系統設計文件進行校核，記錄系統檢查測試情況。

1.測試前應事先通知消防控制室擬測項目，測試過程中通過通信工具由值班人員配合完成相關信息核查和系統復位工作。

2.消防水泵啟動后，要密切注意消防泵組控制柜、消防水泵、報警閥、管網等設備運行情況，觀察消防泵組控制柜面板指示信息，電動機運轉情況，各處壓力表顯示是否正常，電動機和管網是否有異常振動和聲響，管路及附件是否存在嚴重滲漏等現象。如遇異常情況，應緊急停車，并在記錄表上記下相關情況，需要維修的應盡快報修。
