一套農業農場視頻監控系統設計方案

1.1項目概述

隨著國家對農業發展的重視，以及人們對綠色飲食的關注，智慧農業成為當前備受關注的生態農業發展手段。作為農場園區的經營者最頭疼的問題莫過于兩點：一是所經營作物的銷售途徑問題；二是作物的生長狀況及生產過程把控。透過遠程實時監控農業園區的生產過程、生態環境、作業監督，更好地指導生產的同時，也打消了用戶對綠色產品的顧慮，為營銷問題大大的拓展了途徑。多數經營者在園區安營扎寨日夜守護著，園區的規模越大，在看護上投入的費用和人力也就越多，這就嚴重制約了農業園區的發展和擴大。

農業物聯網綜合監控技術的突破，利用軟件平臺和先進的硬件設備，建成支撐現代農業發展的物聯網綜合管理服務體系。建設農業物聯網綜合平臺，覆蓋全農場的決策指揮調度體系。在農業種植、水產養殖、畜禽養殖和大田種植監測上廣泛應用農業物聯網技術，實現精確感知、精準操作、精準管理，促進農產品產量增加、投入品減少、勞動力消耗減少、成本降低、質量提高、價格提升，以取得良好的經濟效益、社會效益和生態效益。

本次方案設計建立數字化視頻監控，最終實現所有農場的平臺互聯互通，實現統一管理、統一調度，為智慧農業的科學種植和安全生產、管理系統提高效率做出貢獻。

1.2視頻監控系統設計

視頻監控系統采用純網絡模式，前端全部采用網絡攝像機，信號通過局域網傳輸，中心存儲則采用CVR網絡直存方式。中心機房設置在監控中心旁，內部包含了存儲子系統、管理控制子系統和集成聯動等部分，是整個監控系統的核心，是軟件平臺的核心；在系統結構圖如下：

系統拓?fù)涫疽鈭D

1.2.1功能說明

全天候監控功能：通過安裝的全天候監控設備，全天候24小時成像，實時監控辦公樓室內外在農業種植、水產養殖、畜禽養殖、菜蔬大棚、種植周邊等區域的安全狀況；

晝夜成像功能：方案中涉及到的云臺球攝像機和固定槍式攝像機均采用紅外模式的攝像機，可見光成像系統的彩色模式非常適合天氣晴朗、能見度良好的狀況下對監視范圍內的觀察監視識別；紅外模式則具有優良的夜視性能和較高的視頻分辨率，對于照度很低甚至0LUX照度的情況下具有良好的成像性能；并且在糧種培育基地有近25萬平方的大面積棚區，需要考慮遠距離紅外的問題。

高清成像功能：農業試驗田需要清晰的監控田地農苗的長勢、花期、病蟲害，同時具有試驗田整體情況把控和秧苗細節監視的功能，建議使用大倍數高清低照球機。

自動跟蹤功能：辦公樓周界和主要路口、室外開闊區域采用高清智能快速球機，當發現運動物體后，系統會停止繼續執行攝像機的巡邏程序，而對目標圖像變焦放大，并跟蹤目標，以便將運動錄像，并發出報警。這些動作都不需要操作人員的幫助，使操作人員能處理報警或采取其它行動。

前端設備控制功能：可手動控制鏡頭的變倍、聚焦等操作，實現對目標細致觀察和抓拍的需要；對于室外前端設備，還可遠程啟動雨刷、燈光等輔助功能。

智能視頻分析功能：在棚區及養殖區域的周界、地面等位置采用智能前端設備，配合中心管理軟件，具有視頻分析識別報警功能，能夠?qū)?/span>周界、地面及地下進行警戒線、警戒區域檢測，對于滿足條件的非法活動目標進行區分自動報警，為及時處警提供依據。

分級管理功能：記錄配置客戶端、操作客戶端的信息，包括用戶名、密碼和用戶權限（系統資源），在客戶端訪問監控系統前執行登陸驗證功能。在辦公樓安防控制中心建設以C/S為架構的管理平臺，對于遠程訪問和控制的人員，可以通過授權登錄WEB客戶端，實現對攝像機云臺、鏡頭的控制和預覽實時圖像、查看錄像資料等功能。

報警功能：系統對各監控點進行有效布防，避免人為破壞；當發生斷電、視頻遮擋、視頻丟失等情況時，現場發出告警信號，同時將報警信息傳輸?shù)奖O(jiān)控中心，使管理人員第一時間了解現場情況。

聯動功能：監控區域出現任何警情（圖像丟失、遮擋、人員區域入侵等），都可以設置后端平臺聯動計劃，從而通過聲音、警燈、電視墻彈出圖像進行實時告警。做到第一時間了解現場情況。

集中管理指揮功能：在指揮中心采用綜合管理軟件，實現對各監控點多畫面實時監控、錄像、控制、報警處理和權限分配。

回放查詢功能：有突發事件可以及時調看現場畫面并進行實時錄像，記錄事件發生時間、地點、及時報警聯動相關部門和人員進行處理，事后可對事件發生視頻資料進行查詢分析。

電子地圖功能：系統軟件多級電子地圖，可以將區域的平面電子地圖以可視化方式呈現每一個監控點的安裝位置、報警點位置、設備狀態等，利于操作員方便快捷地調用視頻圖像。

設備狀態監測功能：對于系統前端節點為網絡攝像機，它們與軟件平臺之間保持IP通信和心跳?；睿浖脚_(tái)能實時監測它們的運行狀態，對工作異常的設備可發出報警信號。

1.2.2點位設計

一、前端設備技術要求

前端攝像機是整個視頻監控系統的原始信號源，主要負責各個監控點現場視頻信號的采集，并將其傳輸給視頻處理設備。監控前端的設計將結合農場實際監控需要選擇合適的產品和技術方法，保障視頻監控的效果。

作為監控系統的視頻源頭，攝像機對整套監控系統起著至關重要的作用。對攝像機的基本要求是：圖像清晰真實、適應復雜環境、安裝調試簡便、承受超低溫。

1、圖像真實清晰——攝像機種類很多，其本源是內部核心部件“圖像傳感器+數字處理芯片”，針對不同的行業有完全不同的優化方案。比如：廣播電視系統的圖像處理偏艷麗，這是符合觀眾的視覺需求。相對而言，視頻監控系統對圖像的要求是真實還原，尤其是圖像的色彩應與現場一致，比如：植物綠葉的顏色、花的顏色、水質的顏色及感觀等。此外鏡頭倍數也將影響用戶捕獲圖像的景深，廣角取景能獲取全景概況，長焦取景能獲取人臉面部特征，因此，用戶對圖像要求與使用場景密切相關。當然，在特殊場景下還需要特殊功能進行匹配，比如：超低照度、寬動態等等。

2、適應復雜環境——與硬盤錄像機、交換機所處環境不同，攝像機一般都置于風吹日曬的環境下，天氣變化都會影響攝像機的工作。耐高溫與低溫、抗雷擊、防水防塵等應達到相關指標，攝像機應該能在惡劣環境下正常工作。有些環境下室外攝像機護罩內應該有加熱、除濕等裝置，防水防塵級別應該達到IP66，內部電路應該具備防浪涌保護設計，抗6000V雷擊。

3、安裝調試簡便——攝像機多安裝于難以摘取的位置，因此使用過程中的再度調試是較麻煩的，增加維護成本。攝像機應該提供OSD操作菜單供用戶遠程調試及參數修改。此外，建議為攝像機由UPS集中供電以保證電源潔凈，防止串?dāng)_。

二、前端監控點的選擇

根據監控點的具體位置和現場環境情況，采用紅外槍機、寬動態攝像機、高清智能球型攝像機和一體化超遠距離網絡攝像機相結合的方式。

整個農場視頻監控系統，根據監視場景的不同，做如下設計：

1.2.3室外大場景——催芽基地

大場景的應用，主要為具有開闊視野和需要大范圍呈現監控畫面的場景。比如催芽大棚整體環境，育芽苗圃安全環境監控。育芽期間需要把控整體育芽基地的安全，主要場景包括主要交通干道，大棚的周邊。育芽期間需要全天候監控周邊環境。

配置原則如下：

1.2.4室外重點監控區域（槍球聯動）

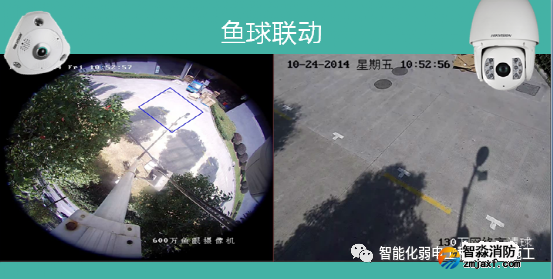

無縫槍球聯動自動跟蹤監控系統，主要應用于防范等級較高的場所。正常狀態下的自動跟蹤系統只能兼顧一個場景，在跟蹤的同時會忽略整體場景，容易被”聲東擊西”。 槍球聯動系統很好的解決了針對細節自動跟蹤放大的問題，槍機看全景，球機高速捕捉細節。早期的1槍1球聯動無法同時對多個運動目標進行同時跟蹤，為了改善這個問題，目前我們最多可以支持“1槍4球聯動”，不遺漏任何關鍵細節。

從應用的角度，這個系統不需要服務器的支撐，完全的智能前置，極大簡化系統配置和成本。

1.2.5自動跟蹤球機

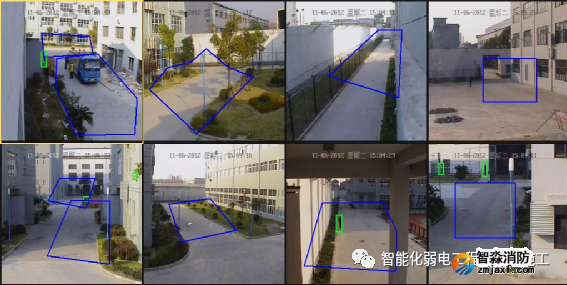

無縫自動跟蹤監控系統設置的跟蹤觸發規則如下圖所示：當有移動目標進入該區域時，球機開始對其進行跟蹤。

自動跟蹤球機實際跟蹤效果如下圖所示：

1.2.6主要路面監控

室外路面面固定點推薦采用200萬網絡高清球型攝像機，滿足在覆蓋范圍內看清過往行人、車輛的行為特征和體貌特征，來對大范圍監控區域進行監控。在重要監控區域推薦采用帶有自動跟蹤功能的網絡高清智能球機，對進出人員進行自動跟蹤。

攝像機要達到IP66的防護等級，避免在雨天等環境下因?yàn)橛晁?/span>灰塵的進入；在晚上光線不足的環境下推薦采用超低照度功能或紅外功能的網絡高清槍機，保障夜晚等光線不足環境下的監控圖像質量。

路面可控點監控效果示例圖

1.2.7SMART周界監控

Ø主動紅外報警存在的問題

主動紅外報警系統主要是由主動紅外探測器和報警主機這兩個基本部分組成，根據需要還會配置計算機管理軟件、報警聯動板、聯動顯示板、報警打印機等等。主動紅外是指這種報警探測器本身發射紅外線束，由發射端和接收端兩部分組成。存在問題是：

1.當夜間100以上較長對射式紅外報警時，保安值班人員無法及時判斷準確的位置，如果使用攝像機聯動進行抓拍很難做到準確，往往出事之后靠錄像資料分析可疑人員。

2.如果采用近距離的紅外對射裝置（40米以?xún)?nèi)）同加攝像機聯動是可以的，但工程造價和線纜較多，施工難度較大。

3.樹葉遮擋光速時會頻繁造成誤報。誤報率比較高。

Ø智能周界監控系統的優勢

智能視覺監控系統是基于智能視覺分析技術的監控跟蹤系統，它具有穿越警戒面、入侵檢測等功能模塊，可以很好地解決各種環境下遇到的各種各樣的難題。

不需要一直緊盯屏幕，保安人員只需要在系統告警時進行確認即可。避免了保安人員因長時間觀看屏幕造成疲勞而降低注意力，提高了保安人員實際監控的效果，真正做到7×24全天候監控。

所有監視屏幕均由攝像機自動進行智能監控，保安人員只需要對產生告警的攝像機進行確認和處理即可。這樣，保安人員的實際有效監控范圍可以提高數十倍，大大提高了監控效率。

智能視覺攝像機可以識別出人眼無法分辨的細微變化，例如在遙遠距離、光線不足、低對比度、環境偽裝等等情況下的入侵行為和威脅。

可以偵測并記錄出現在監控屏幕內的徘徊行為。在發現入侵者之后可以自動預警，這樣，保安人員就可以隨時掌握著入侵者的行蹤，并在事發之前進行預防和控制，把損失降到最低。

可設置“告警觸發式”傳輸模式——借助計算機或嵌入式設備的強大數據處理功能，對視頻圖像中海量的數據進行高速分析，過濾掉用戶不關心的信息，僅僅為監控者提供有用的關鍵信息。只在監控到威脅的時候才占用帶寬，在同等帶寬條件下可以容納更多路監控

可設置“告警觸發式”錄像模式——只對用戶指定的入侵行為或威脅事件前后過程進行錄像，在同等條件下可以存儲更長時間的錄像，同時回放翻查錄像效率很高。

Ø智能周界監控系統特點

智能視頻監控以普通的SMART網絡視頻監控為基礎，除了具備廣為人知的網絡視頻監控的優勢外，智能視頻監控系統還能為用戶帶來更大收益：

?   24x7全天候可靠監控：徹底改變以往完全由安全工作人員對監控畫面進行監視和分析的模式，通過嵌入在前端處理設備中的智能視頻模塊對所監控的畫面進行不間斷分析;

?   大大提高報警精確度：前端處理設備集成強大的圖像處理能力，并運行高級智能算法，使用戶可以更加精確的定義安全威脅的特征，有效降低誤報和漏報現象，減少無用數據量;

?   大大提高響應速度：將一般監控系統的事后分析變成了事中分析和預警，它能識別可疑活動(例如有人在公共場所遺留了可疑物體，或者有人在敏感區域停留的時間過長)，在安全威脅發生之前就能夠提示安全人員關注相關監控畫面以提前做好準備，還可以使用戶更加確切的定義在特定的安全威脅出現時應當采取的動作，并由監控系統本身來確保危機處理步驟能夠按照預定的計劃精確執行，有效防止在混亂中由于人為因素而造成的延誤;

?   有效利用和擴展視頻資源的用途：對事件和畫面經過了智能分析和過濾，僅保留和記錄了有用的信息，使得對事件的分析更為有效和直接。

Ø系統功能

1.2.8室內場景

Ø室內通道場景

樓梯、走廊、電梯、出入口等室內固定點監控場景，由于夜晚光線較弱，推薦采用200萬網絡高清紅外半球或筒機；電梯內空間狹小，推薦采用200萬網絡高清迷你小半球；大廳等出入口外部夜晚光線較弱，推薦采用200萬網絡高清紅外球機。

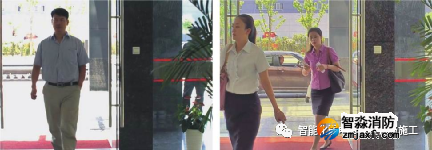

出入口監控效果示例圖

Ø室內大型場景

門廳、大型辦公區域、倉庫、一樓大堂等大型室內場景，白天或夜晚光線都較弱，推薦采用200萬網絡高清紅外球機，可上下左右旋轉并對遠處細節進行變倍放大，固定點監控推薦使用200萬網絡高清紅外筒機。

注意：如有逆光環境，如大堂內部安裝的對準大門口或前臺等場景下，建議部署具備寬動態功能的攝像機。

Ø室內小型區域

會議室、獨立辦公室、資料室等小型室內區域，分塊監控推薦使用隱蔽美觀的200萬網絡高清紅外半球產品，全景監控推薦使用600萬全景魚眼攝像機，可實現360°（吸頂裝）或180°（壁裝）的全方位監控。

1.2.9網絡設計

一、傳輸方式的類型

視頻監控系統中，視頻信號的傳輸是整個系統非常重要的一環，這部分的造價雖然所占比重不大，但關系到整個視頻安防監控系統的圖像質量和使用效果，因此要選擇合理的傳輸方式。目前，在高清監控系統中最常用的傳輸介質是雙絞線、光纖等方式。

1)視頻雙絞線傳輸

視頻雙絞線基帶傳輸是用5類以上的雙絞線，利用平衡傳輸和差分放大原理。這種傳輸方式的優點是線纜和設備價格便宜，傳輸距離相對較遠。

2)光纜傳輸

光纜傳輸技術是遠距離傳輸最有效的方式，傳輸效果也都公認的好，適于幾公里到幾十公里以上的遠距離視頻傳輸。具體實施是通過光纜把視頻編碼信號傳輸?shù)奖O(jiān)控中心的匯聚交換機上進行監控和存儲；控制信號通過匯聚交換機傳輸?shù)角岸嗽O(shè)備，完成對前端高清攝像機的控制。

根據兩種傳輸方式的特性，在本案的視頻安防監控系統當中，兩種傳輸方式比較如下：

1)圖像質量

光纖>超五類非屏蔽雙絞線；

2)傳輸距離：

光纖>超五類非屏蔽雙絞線；

3)布線成本：

光纖>超五類非屏蔽雙絞線；

根據本次監控系統的整體構架及辦公樓實地情況，對于不同場合、不同的傳輸距離，選擇不同的傳輸方式。

1、室外場所一般距離監控中心較遠，且因進監控中心信號有防雷的要求，宜選用光纖傳輸方式傳輸信號，有效地避免了視頻信號受到雷擊和靜電干擾和破壞，確保視頻信號穩定可靠的采集和傳輸；

2、由于本次視頻監控系統采用純網絡架構，因此室內的監控點只需通過網線接入到就近弱電室的接入交換機上，距離超出一百米的則可考慮采用光纖傳輸。

3、當必須穿越復雜電磁環境時（如附件有大功率電動機）時，建議采用光纖傳輸方式。

二．田間網絡傳輸設計WIFI

田間地形環境較為復雜且不穩定，走有線傳輸施工成本特別大，并且野外的線路破壞可能性比較大。監控布點較為分散，綜合以上考慮建議田間和龍蝦養殖區域采用WIFI覆蓋，電源供電考慮就近取電或者采用風光太陽能取電。

三、電源及控制信號傳輸

前端攝像機建議采用UPS統一供電，UPS供電線路部署到每個樓棟或室外弱電箱，通過變壓后輸出給前端攝像機，直流供電線路采用RVV2*1.0。

1.3監控中心系統設計

1.3.1概述

監控中心建設內容具體包括視頻存儲子系統、視頻解碼拼控子系統、大屏顯示子系統、平臺管理軟件等，本章主要介紹存儲子系統、解碼拼控子系統和大屏顯示子系統。

1.3.2系統結構設計

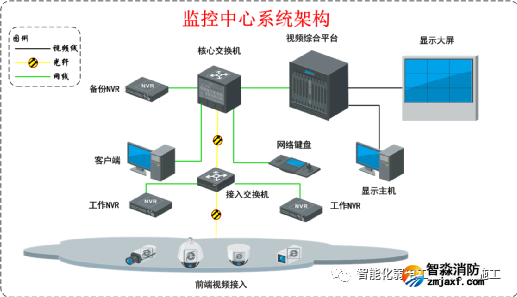

監控中心系統結構圖如下所示：

圖1.監控中心系統結構圖

監控中心是整個視頻監控系統的核心，實現視頻圖像資源的匯聚，并對視頻圖像資源進行統一管理和調度。其中，NVR實現視頻圖像資源的存儲及調用，并且通過N+1備份模式，確保錄像資源的可靠穩定；視頻綜合平臺完成視頻解碼上墻和圖像的拼接控制，同時其在硬件層面支撐管理平臺，并通過網絡鍵盤進行視頻切換和控制，通過高清大屏對高清視頻進行精彩展現。

1.3.3存儲子系統

存儲子系統采用NVR的存儲模式，通過N+1備份方式，實現對視頻的存儲，提高了系統的可靠性。其中NVR融合了多項專利技術，采用了多項IT高新技術，如視音頻編解碼技術、嵌入式系統技術、存儲技術、網絡技術和智能技術等。

1.3.3.1NVR存儲設計

1.3.3.1.1存儲結構設計

本方案存儲系統采用NVR模式，其中IPC不與平臺直接對接，而是先接入NVR，再通過NVR接入平臺。IPC與NVR之間實現了直接對接，而直接對接模式一般采用底層協議而非SDK方式，更有利于提高接入效率。NVR直接獲取IPC的音視頻直接存在本機上，實現視頻直存。

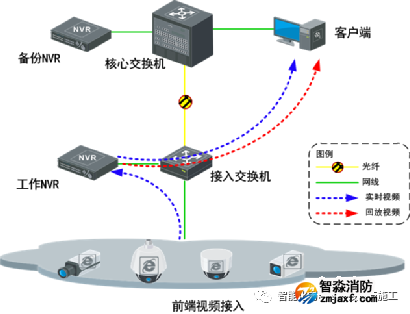

視頻存儲系統結構設計及視頻流向如下圖所示：

圖2.存儲子系統結構圖

1.3.3.1.2存儲設計原則

對于NVR臺數和硬盤數量的設計，需要結合實際情況綜合考慮，其中主要可參考“短板優先”的設計原則。

“短板優先”是指在具體項目需求中，在部署NVR數量盡量少的前提下，首先分析接入路數（接入帶寬）和存儲容量哪個是主要限制項。

假設接入路數為“短板”，以接入路數來優先計算，假設接入帶寬為短板，應以最大帶寬所能容納的最大接入路數來計算；對于存儲需求很大，接入路數要求不高的情況，可先計算總的存儲容量，再計算每臺NVR最大存儲容量，以此計算出需要的NVR臺數。

1.3.3.1.3存儲熱備設計

“N+1”熱備功能是指系統中多臺NVR可組成工作集群，通過設置備份主機的方式，保證系統中任意一臺NVR網絡中斷、工作異常的時候，錄像數據可靠、完整。

設置一臺NVR為熱備主機，其他NVR為工作主機。當任意一臺工作主機網絡中斷或工作異常時，熱備主機自動接管工作主機的網絡視頻，開啟錄像任務；當工作主機恢復正常后，熱備主機放棄接管，并將異常期間的錄像數據自動回傳到工作主機中，保證錄像完整、可靠。目前在N+1的配置中，1臺備機支持32臺工作主機。

1.3.3.1.4存儲空間計算

在計算存儲空間時需先計算出所有路數存儲一定的時間所需的存儲總空間，用總路數乘以每路碼流大小，再乘以總的存儲時間即可算出總的存儲空間，在計算過程中保持單位的一致性。下表為分別按照1路每天存儲24小時、攝像機按照D1、720P、1080P的分辨率存儲不同天數所需的存儲空間表，如下表：

1.3.3.2NVR存儲亮點

1)可靠性高

設備采用嵌入式操作系統，不會因病毒等原因?qū)е聼o(wú)法使用或者異常關機重啟，確保系統高可靠性。

嵌入式NVR專用軟硬件的特性，決定了其針對應用環境的“量身打造”，環境適應能力更強，更切合于監控行業當前的實際情況（介于民用與工業之間）。

嵌入式NVR采用分布式存儲方案，采用就近存儲、快速存儲、分散存儲的策略，保證數據盡可能早的存儲，有效規避網絡異常等問題，把單點故障的風險降到最低。

該設備支持主輔雙操作系統，主系統異常后輔系統立即頂上，保證設備穩定運行。同步降低功耗的同時，提高了運行壽命和穩定性，也增加了環境的適應性。

具備N(xiāo)+1熱備功能，通過設置備份主機的方式，保證系統中任意一臺NVR網絡中斷、工作異常的時候，錄像數據可靠、完整。

具備ANR斷網補錄功能，ANR(Automatic Network Replenishment Technology)即自動網絡補償技術，在NVR與網絡攝像機之間的網絡出現異常的時候，自動啟用前端SD卡緩存，將錄像保存在網絡攝像機SD卡中，網絡恢復正常后自動將前端數據同步到NVR中。

2)性?xún)r(jià)比高

嵌入式NVR采用分布式存儲的模式，圖像資源都分布存儲在前端，匯聚網絡投資成本低，同時數據可靠性得到有效保證。

嵌入式NVR多讀少些的特性，監控級硬盤即可滿足存儲需求，同時其硬盤利用率上可以高達98%以上，大大降低存儲成本。

嵌入式NVR低功耗的特點，可大大節省UPS投資成本和運營維護成本。

3)靈活性高

在智能搜索、濃縮播放等智能化功能的基礎上可根據不同情況進行靈活運用。

4)兼容性高

作為專業視頻轉發存儲設備，嵌入式NVR能夠兼容大多數網絡高清攝像機的接入。

5)利用率高

嵌入式NVR采用磁盤空間預分配技術、整個系統僅損耗格式化空間，硬盤空間利用率在98%以上。

6)數據安全性高

通過磁盤預分配技術、文件保護技術、硬盤SMART預警技術和硬盤休眠技術等多種安全技術手段，確保存儲數據高安全性。

該設備還支持硬盤分組管理、通道配額設置、冗余錄像、重要錄像文件保護等機制，在提高數據安全性的同時，可針對實際應用提供更加靈活的配置和管理機制。

7)適應性高

NVR存儲部署方式較為靈活，即可采用分布式存儲，又可進行集中存儲部署，可以適應不同場景的應用需求。

8)能耗低

設備采用Ti嵌入式專用視頻處理芯片，打造專業的嵌入式NVR，設備運行功耗低；同時，配合硬盤休眠技術，有效降低設備整機功耗。

1.3.4解碼拼控子系統

解碼拼控子系統主要是采用以解碼、控制、拼控等功能集于一體的視頻綜合平臺來進行設計，滿足解碼拼控等功能。

視頻綜合平臺集所有控制解碼設備于一體，參考ATCA ( Advanced Telecommunications Computing Architecture 高級電信計算架構 ) 標準設計，支持模擬及數字視頻的矩陣切換、視頻圖像行為分析、視音頻編解碼、集中存儲管理、網絡實時預覽、視頻拼接上墻等功能，是一款集圖像處理、網絡功能、日志管理、用戶和權限管理、設備維護于一體的電信級視頻綜合處理交換平臺，解碼拼控子系統采用視頻綜合各平臺，性能強大，集成度高。

1.3.4.1視頻綜合平臺設計

1.3.4.1.1一體化設計

1)可插入各類輸出接口類型的增強型解碼板，每個輸出接口能輸出多路高清視頻，進行上墻顯示；由于視頻綜合平臺本身集成大屏拼控功能，能進行拼接、開窗、漫游等各類功能。

2)可插入各類信號輸入板，可將電腦信號輸入并切換上墻；除此之外，也可接入模擬、數字（HD-SDI）或光信號的信源接入。

3)空余部分槽位，為后期系統擴展等提供方便接口。

4)將平臺軟件模塊以X86板插入的形式全部部署在視頻綜合平臺內，無需購置各類服務器，平臺各模塊借助綜合平臺高性能的雙交換總線技術，高效平穩的運行，無需考慮原先網絡壓力問題。

1.3.4.2鏈路匯聚（LACP）設計

圖3.鏈路匯聚說明圖

由于視頻綜合平臺是整個系統核心，包括流媒體服務器也部署在內，所以核心交換機到視頻綜合平臺之間的網絡承載的壓力很大。為了保證整體系統穩定高效，設計采用鏈路匯聚（LACP）功能，在核心交換機和視頻綜合平臺間用兩條千兆網線連接，并進行設置。

鏈路匯聚設計實現兩大功能：

1)在帶寬比較緊張的情況下，可以通過邏輯聚合可以擴展帶寬到原鏈路的2倍；

2)在需要對鏈路進行動態備份的情況下，可以通過配置鏈路聚合實現同一聚合組各個成員端口之間彼此動態備份，當一條鏈路出現故障，另一條自動承擔故障鏈路工作，系統正常運行。

1.3.4.3視頻綜合平臺主要功能

1.3.4.3.1多種輸入/輸出

1）支持網絡編碼視頻輸入、VGA信號輸入，數字矩陣交換和網絡IP矩陣交換輸出。

2） 支持DVI/HDMI/VGA接口輸出、整機最大支持256路D1/128路720P/64路1080P解碼輸出。

1.3.4.3.2解碼上墻

1）支持實時視頻解碼上墻，用戶可以用鼠標直接拖拽樹形資源上的監控點到解碼窗口中，立刻進行該監控點實時視頻的解碼上墻處理；

2）支持歷史錄像回放視頻解碼上墻，用戶可查詢前端設備或中心存儲錄像，并將播放的錄像視頻直接拖拽到解碼窗口中，立刻進行該監控點當前回放視頻的解碼上墻功能；

3）支持動態解碼上墻云臺控制功能，在監控點實時視頻進行解碼上墻時，用戶對解碼窗口進行選中后，點擊云臺控制操作盤進行云臺控制操作；

4）支持多畫面分割，解碼窗口支持多畫面分割，能夠支持1、4、9、16等多種分割模式

1.3.4.3.3拼控管理

1）支持大屏拼接功能，系統支持模數混合矩陣接入，能夠?qū)崿F(xiàn)模數混合矩陣解碼板大屏拼控功能，通過鼠標框選的方式，快速的將多個獨立的解碼窗口拼接成一個大屏，適用于高清畫面等需要重點監控的視頻；

2）支持開窗漫游功能，大屏拼接后用戶可以選擇最多打開三個漫游窗體，漫游窗體圖像可以疊加和自由調節位置和大小，滿足更多用戶個性化圖像解碼上墻的需要。

1.3.4.3.4報警上墻

1）支持單屏報警上墻，用戶可以在獨立的監視屏或拼接大屏中進行報警上大屏配置，當計劃內的報警產生時能夠在配置的大屏中進行報警上墻功能，整個配置可按監視屏配置多個報警，各個監視屏可獨立配置；

2）支持報警場景切換，用戶可以單獨配置一個報警場景，當該報警場景上配置的報警觸發時，電視墻自動切換到報警場景中，并進行相應的視頻解碼上墻顯示。

1.3.4.3.5其他功能

視頻綜合平臺集成了視頻輸入、輸出，視頻編碼、解碼，大屏拼接控制、視頻開窗、漫游等功能，將原來需要多個設備才能實現的功能集中在一臺設備上，從而降低了設備之間連接線纜的成本，減少了故障點，減少了設備空間占用，為整個機房的美觀創造了良好條件。
